手動粉末壓片機

SZT-40T手動粉末壓片機

發布日期:2024-02-26

一、主要技術參數/Main Technical Parameters

?

壓力范圍

0-40T? (0-33.3Mpa)

2

油缸直徑

φ125mm

油缸升程

40mm

工作空間

180×100×210mm

外形尺寸

350×260×620mm

重量

100Kg

?

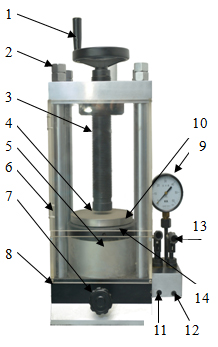

二、結構部件名稱/Structure :

?

1、手輪/hand wheel

3、絲杠/screw

5、油缸/big oil cylinder

7、泄壓閥/oil-draining

9、壓力表/pressure guage

11、吸油閥/oil-suction ? valve

13、壓力手把/manual handle

2、固定螺母/nut

4、工作臺/worktable

6、支柱/column

8、底座/pedestal

10、注油孔/oil-injecting ? screw

12、進油閥/oil-suction ? valve

14、柱塞/piston

?

三、油路原理 :

3

?

四、操作簡介:

?

將模具放置工作臺面4中心部位,旋下絲杠3與模具壓緊,旋緊泄壓閥7,擺動壓力手把13(擺動角度越大,升壓速度越快)使油缸5上升,當樣品壓實后,壓力表9指針?lè)€(wěn)步上升,上升至需要壓力后停止壓力,保壓后,旋松泄壓閥7使油缸回落原始位置,壓力表指針歸零,模具退模即可。

?

五、注意事項:

?

1、使用時不要超過壓力允許范圍,以免發生危險,盡量小于規定最高壓力下使用,延長機器使用壽命。

2、當壓力時手感有力,但壓力表無顯示,立即停止壓力,檢查壓力表是否故障,以免超壓發生危險。

3、泄壓時泄壓手輪勿旋松過多以免旋出手輪,里面密封鋼珠掉落,影響機器正常使用。

4、加壓時或退模時,油缸升程不要超過規定的行程30mm,以免部件損壞,如需高行程,可連續使油缸回落后旋下絲杠3繼續使用,累計達到需要行程。

5、每次操作后,要使油缸回落至原始位置后,再進行下次操作,以免行程累計增加,造成行程超出范圍情況。

6、壓力表顯示數值不是實際壓力數值,請根據壓力換算公式計算后設定。

7、使用前檢查固定螺母2是否有松動現象,如松動必須緊固后再使用。

8、壓片機使用46#液壓油。

9、保持機器清潔,以防樣品粉末及灰塵進入油路發生故障。

?

六、簡單故障排除方法:

?

故障現象

原因

排除方法

無壓

正確使用

?

缺油

1. 旋松吸油閥11螺釘,搖動手把13,加油從吸油閥11打出,擰緊吸油閥11螺釘

2. ? 注油孔10加46#液壓油

漏油

密封不嚴

1. ? 更換密封墊

掉壓

密封不嚴

異物堵塞

1. ? 更換漏油位置密封墊

2. ? 清理泄壓閥7或進油閥12異物

上壓慢

油缸存有空氣

1. 將空氣排出

以上排除方法可電話咨詢

?

七、系統壓力換算:

機器總壓力(噸)=壓力表顯示數值(MPa)×油缸半徑的平方×3.14

MPa

5

10

15

20

25

30

35

40

42.4

tf

2.8

5.7

8.5

11.3

14.2

17

19.8

22.7

24

?

(模具)樣品實際壓強換算:

樣品實際壓強=壓力表顯示數值(MPa)×油缸半徑的平方÷樣品半徑的平方
