SZT-15T手動粉末壓片機

一、主要技術參數/Main Technical Parameters ：

?

?

二、結構部件名稱/Structure ：

?

1、手輪/hand wheel? ? ? ? ? ? ? ? ? ? ?2、固定螺母/nut?

3、絲杠/screw? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?4、工作臺/worktable

5、油缸/big oil cylinder? ? ? ? ? ? ? ? 6、支柱/column?

7、泄壓閥/oil-draining? ? ? ? ? ? ? ? ? 8、底座/pedestal

9、壓力表/pressure guage? ????????10、注油孔/oil-injecting screw

11、吸油閥/oil-suction valve???? ???12、進油閥/oil-suction valve?

13、壓力手把/manual handle?????? 14、柱塞/piston

?

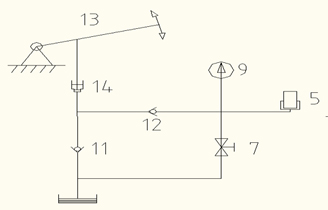

三、油路原理 ：

?

四、操作簡介：

將模具放置工作臺面4中心部位，旋下絲杠3與模具壓緊，旋緊泄壓閥7，擺動壓力手把13（擺動角度越大，升壓速度越快）使油缸5上升，當樣品壓實后，壓力表9指針穩步上升，上升至需要壓力后停止壓力，保壓后，旋松泄壓閥7使油缸回落原始位置，壓力表指針歸零，模具退模即可。

?

五、注意事項：

?

1.使用時不要超過壓力允許范圍，以免發生危險，盡量小于規定最高壓力下使用，延長機器使用壽命。

2.當壓力時手感有力，但壓力表無顯示，立即停止壓力，檢查壓力表是否故障，以免超壓發生危險。

3.泄壓時泄壓手輪勿旋松過多以免旋出手輪，里面密封鋼珠掉落，影響機器正常使用。

4.加壓時或退模時，油缸升程不要超過規定的行程30mm，以免部件損壞，如需高行程，可連續使油缸回落后旋下絲杠3繼續使用，累計達到需要行程。

5.每次操作后，要使油缸回落至原始位置后，再進行下次操作，以免行程累計增加，造成行程超出范圍情況。

6.壓力表顯示數值不是實際壓力數值，請根據壓力換算公式計算后設定。

7.使用前檢查固定螺母2是否有松動現象，如松動必須緊固后再使用。

8.壓片機使用46#液壓油。

9.保持機器清潔，以防樣品粉末及灰塵進入油路發生故障。

?

六、簡單故障排除方法：

?

以上排除方法可電話咨詢

?

七、系統壓力換算：

?

機器總壓力（噸）＝壓力表顯示數值（MPa）×油缸半徑的平方×3.14

（模具）樣品實際壓強換算：

樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方
