手動粉末壓片機

SZT-300T手動粉末壓片機

發布日期:2024-02-26

一、主要技術參數/Main Technical Parameters

?

壓力范圍

0-300T? (0-32Mpa)

1

油缸直徑

φ350mm

油缸升程

50mm

工作空間

360×360×320mm

外形尺寸

840×860×900mm

重量

400Kg

?

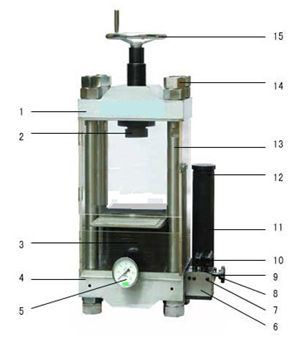

二、結構部件名稱/Structure :

?

1、上板

3、主油缸

5、壓力表

7、高壓閥

9、放油閥?

11、壓力把B?

13、立柱

15、手輪

2、絲杠

4、主板

6、副板

8、低壓閥

10、壓力把A

12、放氣螺釘

14、螺母

16、維修螺釘(背面)

?

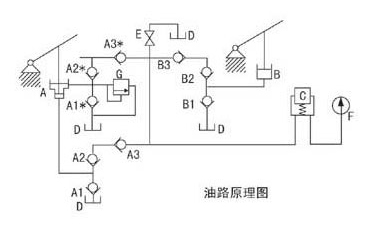

三、油路原理 :

2

當需要升壓時,先將放油閥E關閉,搖動快速?gòu)?fù)合柱塞泵A使復合泵大,小泵將油從油筒D分別經單向閥A1,A1*吸入,再經單向閥A2*,A3*;A2、A3進入工作缸C,并在壓力表F中顯示,其中大泵在超過2MPa時經逆流閥G泄流,小泵打到大約14MPa 改用高壓泵B加壓,此時油經單向閥B1,B2,B3進入工作缸C增壓,直至打到所需壓力。

注意:不要超過機器設定的最大壓力(40MPa或48MPa)?

四、操作簡介:

(1)松開放油筒頂部放氣密封螺釘12和維修螺釘16,并逆時針旋松放油閥手輪,擺動快速?gòu)?fù)合油泵A及高壓油泵B手柄各2~3下,使油路系統工作順暢

(2)用絲杠緩慢將工作臺壓至最低部,然后將絲杠旋緊

(3)將模具或所壓物品放置工作臺,用絲杠進行預緊

(4)順時針旋緊放油閥手輪9,關好防護門

(5)先擺動快速?gòu)?fù)合泵A升至14MPa左右,再改用高壓泵B升至所需壓力

(6)壓制完成后,逆時針旋松放油閥手輪,取出模具或所壓物品

?

五、注意事項:

?

(1)使用前必須先松開油筒上的放氣螺釘12和維修螺釘16,再松開放油閥的狀態下空打兩柱塞,使系統正常工作

(2)每次使用前及使用中,都應把工作臺用絲杠壓至最底部

(3)保持機油的清潔,尤其是大小活塞滑動處,絲杠要定期加油潤滑

(4)如發生滲漏及維修,要及時補充壓力油,使之達到距油筒頂部100mm以?xún)?nèi),壓力油為46#清潔機油

(5)隨時檢查壓力示值,決不允許超壓使用,否則會發生危險

(6)大活塞3不要超過行程50mm

?

六、簡單故障排除方法:

?

故障現象

原因

排除方法

無壓

1、漏油

2、放油閥沒擰緊

1、更換密封墊,解決漏油處

2、擰緊

3、將大活塞壓至最底部

掉壓

1、漏油

2、放油閥口處不嚴或有異物

3、大活塞3內有殘余氣體


1、找出微小漏油處,進行排除

2、關閉維修螺釘,然后擰出放油閥桿,用磁鐵連接6mm鐵棒吸出鋼珠,用鐵棒一端頂住鋼珠,用榔頭輕砸鐵棒外露出一端,使閥口密封緊密,然后復位

3、旋開活塞頂部的螺釘,并旋緊放油閥手輪,壓力至液體油溢出


機器變形

1、壓力較高,并長期頻繁使用,立柱大螺母松動

2、超過允許壓力


1、擰緊立柱或立柱螺母

2、降低使用壓力,否則會損壞機器及發生安全事故


以上排除方法可電話咨詢

?

七、系統壓力換算:

機器總壓力(噸)=壓力表顯示數值(MPa)×油缸半徑的平方×3.14

MPa

48

96

144

192

288

300




tf

5

10

15

20

30

32




?

(模具)樣品實際壓強換算:

樣品實際壓強=壓力表顯示數值(MPa)×油缸半徑的平方÷樣品半徑的平方
